伴隨著蘋果推出的AirPods，重新定義了耳機的穿戴形式，近兩年來TWS耳機已被更多客戶群體接受，越來越多的生產商也加入到這個行業，同步藍牙芯片、硅嘜、鋰電池等主要方案也已慢慢成熟，使得TWS藍牙耳機的生產量突飛猛進。但隨時市場規模的形成，相關的檢測規范也應運而生，今天要提到的是關于藍牙耳機的ESD靜電的防護問題，泰盛達會根據IEC61000-4-2的標準，為開發商及生產者給出相關建議，為藍牙耳機提供更多方面的ESD靜電防護解決辦法。（下面內容為泰盛達提供，以供參考，歡迎大家致電泰盛公司了解更詳細的解決方案）

以下是藍牙耳機的關鍵組成模塊，

關于藍牙耳機產品，泰盛達將針對ESD防護給出以下建議：

（一） 針對藍牙天線的ESD防護。

泰盛達推薦產品：ESD0301BU，ESD0501BU

TWS耳機是通過藍牙無線連接，兩個耳機之間也沒有連接線，且需要做到音頻信號同步，不能出現延遲和音效失真。要達成此要求，除了選用優秀的藍牙主控芯外，還需要注意藍牙天線的布局，讓兩個耳機之間的信號傳輸做到同步。但是影響信號傳輸?shù)脑蚩赡苡泻芏喾N，最不被關注的要數靜電干擾了，因為這部分不起眼，通常會以為是人體接觸才會產生靜電對產品造成短路、失效、重啟等故障，在信號受到干擾，往往排查原因的時候也會忽略靜電感應造成信號失真的問題。

泰盛達一直以來致力于替用戶解決線路保護問題，在此推薦藍牙耳機開發生產者，在天線端增加ESD保護組件。針對這種小巧的電子設備，一是所需要的ESD組件的尺寸夠小，以滿足產品PCB的設計需求，二是避免干擾藍牙信號的傳輸，寄生電容必須要小，不同的天線頻段有不同的要求，通常使用在天線端的ESD防護組件寄生電容必須小于1pf，甚至更低。泰盛達推出極低電容ESD保護組件， ESD0301BU及ESD0501BU，封裝DFN1006（1.0*0.6*0.5mm），兩款產品的寄生電容只有0.2pF，適用于天線的ESD防護，確保信號快速通過，防護靜電干擾減少延遲損耗，超低寄生電容還能確保傳輸?shù)耐暾?，避免傳輸過程中受到的ESD干擾而造成音頻失真。

藍牙耳機天線上ESD防護示意圖

另外，客戶在選型的時候，要關注到產品所適用的最大工作電壓及單向或雙向特性的問題，需要考慮信號上下擺動時的最高及最低電壓，避免信號傳輸過程受到影響，還有就是ESD組件的鉗位電壓，要求必須夠低，除了在ESD事件發生時，能有效保護線路免遭靜電放電沖擊而造成的永久傷害，還能確保信號免受干擾。

（一） 針對電池端的充放電保護

泰盛達推薦產品：ESD8D5V0，ESD5Z5V0.

  TWS是由兩個獨立的左右耳機組成，可以單獨使用，所以產品里都內置了小的鋰電池包，通過充電倉攜帶移動電力持續供能，耳機末端有接觸PIN點，只要將沒電的耳機放回充電倉，就能開始充電工作。但是耳機上的接觸PIN點是直接裸露在空氣中的，在用戶佩戴時，還跟人體接觸，所經受的ESD環境更惡劣，且充電時候熱插拔造成的瞬間沖擊也不容小覷。

泰盛達建議在TWS耳機的充放電接觸PIN點的附近放置ESD防護器件，ESD8D5V0，封裝DFN1006，有效防護充放電時造成的瞬間電流沖擊，還能防護在拿取耳機時因為人體靜電造成的傷害。

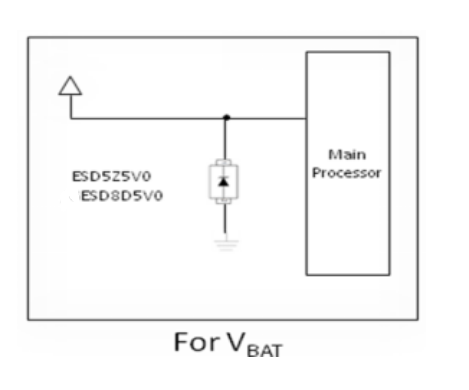

電池端ESD防護示意
